EVO CAM II – Kính hiển vi kỹ thuật số

Tiện dụng – Mạnh mẽ – Linh hoạt

Kính hiển vi kỹ thuật số EVO Cam II là kính hiển vi kỹ thuật số có độ phân giải cao, linh hoạt, mạnh mẽ nhưng dễ sử dụng. Các tùy chọn cấu hình linh hoạt mang lại chất lượng hình ảnh tuyệt vời và độ phóng đại quang học lên tới 725x; zoom kỹ thuật số sẽ đưa bạn đi xa hơn nữa. Một loạt các vật kính chính xác và thấu kính trường rộng cho phép bạn chọn một cấu hình phù hợp chính xác với các nhu cầu riêng và cá nhân của bạn.

Liên hệ báo giá

Tư Vấn Kỹ Thuật

Tính nhất quán và tính linh hoạt

Có thể dễ dàng kiểm tra chất lượng nhất quán trên nhiều đơn vị, nhiều người dùng và nhiều trang web thông qua nhiều công cụ và bằng cách chia sẻ cài đặt giữa các đơn vị. Ngay cả trong môi trường kinh doanh thay đổi liên tục, Kính hiển vi kỹ thuật số EVO Cam II thích ứng với các vai trò mới bằng tính năng đơn giản bằng nút nhấn, mang lại khả năng và kết quả có thể dự đoán được cho bất kỳ nhiệm vụ nào.

Phạm vi thu phóng quang học 30:1, cung cấp độ phóng đại quang học lên tới 725x, cho phép bạn xem chi tiết cần thiết để thực sự hiểu đối tượng. Sử dụng thu phóng kỹ thuật số để tăng mức này lên độ phóng đại tối đa 9000x ấn tượng. Video Full HD làm nổi bật mọi chi tiết, đồng thời lấy nét thủ công và tự động luôn mang đến cho bạn những hình ảnh cực kỳ sắc nét. Ngay cả những đối tượng lớn có thể đánh bại các kính hiển vi nhỏ hơn cũng được lấy nét hoàn chỉnh từ trên xuống dưới nhờ khả năng xếp chồng tiêu điểm của EVO Cam II.

Exceptional images

Monitor mounted on digital microscope showing metal precision components

0.8 – 750x

Magnification

Large

Field of View

PC

Control option

Tiện lợi tối đa

Kính hiển vi kỹ thuật số EVO Cam II được xây dựng để thuận tiện. Trường nhìn rộng và khoảng cách làm việc dài. Ví dụ: trường quan sát rộng và khoảng cách làm việc dài cho phép bạn kiểm tra nhiều đối tượng khác nhau. Mười cài đặt trước giúp dễ dàng chia sẻ giữa những người dùng trên các ứng dụng khác nhau và khóa cài đặt giám sát cho phép bạn kiểm soát.

Các phép đo tham khảo, chính xác

Kính hiển vi EVO Cam II đo các bộ phận phức tạp một cách hiệu quả và nhanh chóng bằng cách sử dụng lớp phủ hoặc phép đo điểm-điểm. Chức năng tổng quan cho phép định hướng mẫu nhanh chóng và thuận tiện, trong khi các lớp phủ và tính năng so sánh hình ảnh cho phép so sánh dễ dàng với các dấu tham chiếu hoặc hình ảnh mẫu. Hiệu chuẩn, có thể được lưu trong các cài đặt trước, có thể được theo dõi thông qua phạm vi thu phóng, tăng tốc độ đo các chi tiết kích thước khác nhau và loại bỏ nhu cầu hiệu chỉnh lại.

Chụp ảnh dễ dàng

Chụp ảnh có độ phân giải cao chỉ bằng một nút bấm trực tiếp vào thẻ nhớ USB, qua mạng không dây hoặc trực tiếp vào PC. Các tùy chọn chụp và chia sẻ đơn giản hỗ trợ cộng tác, báo cáo và đào tạo.

Four users in a row using EVO-Cam II digital microscope inspecting plastic samples

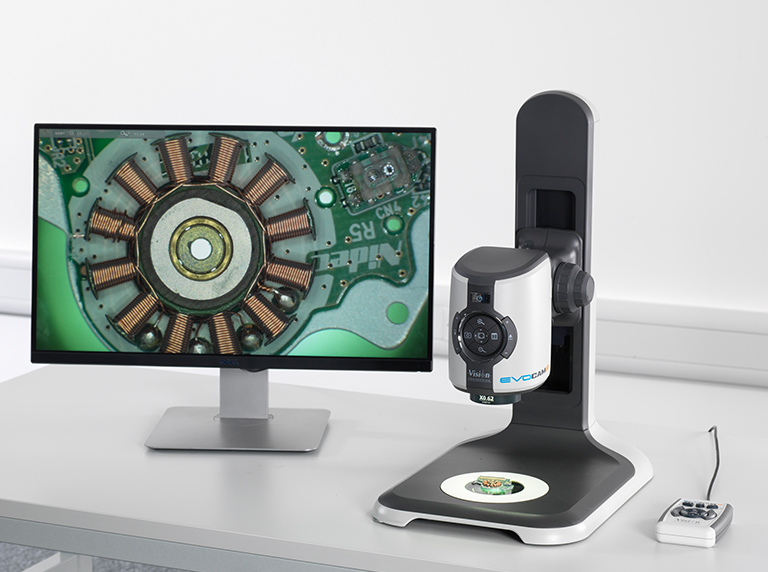

Electronic PCB component shown magnified on monitor using EVO-Cam II digital microscope

Đơn giản và trực quan

Khi lấy ra khỏi hộp, Kính hiển vi kỹ thuật số EVO Cam II có thể được thiết lập trong vài phút. Sau đó, chỉ cần bật máy ảnh lên và bắt đầu xem và chụp ảnh full HD. Các điều khiển trên màn hình trực quan của EVO Cam II và nhiều tùy chọn ngôn ngữ có nghĩa là nó có thể được sử dụng mà không cần đào tạo người vận hành tối thiểu.

Một giải pháp tùy chỉnh

Cá nhân hóa của Kính hiển vi kỹ thuật số EVO Cam II theo yêu cầu chính xác của bạn bằng cách chọn từ một loạt các tùy chọn. Trình xem xoay 360˚ để quan sát xung quanh đối tượng, tiêu cự xếp chồng để đưa các đối tượng cao vào tiêu điểm đồng nhất, đèn vòng UV, chiếu sáng sân khấu phụ và một loạt bộ lọc, tất cả đều giúp bạn kiểm tra nhiều đối tượng hơn. Thêm một giai đoạn nổi để có độ chính xác và kiểm soát cao hơn, đồng thời chọn từ nhiều loại giá đỡ để biến Kính hiển vi EVO Cam II trở nên hoàn hảo cho ứng dụng của bạn.Đó là tất cả những gì bạn mong đợi từ kính hiển vi của Vision Engineering.

1. Optical

Zoom Ratio 30x

Lens options	Magnification range (24” monitor)	Working Distance (mm)	Max Field of View (mm)
0.45x	2.3x – 68x	160	241 x 134
0.62x	3.1x – 93.7x	106	173 x 96
1.0x	5.0x – 151.2x	85	88 x 57
1.5x	7.6x – 226.8x	43	45 x 36
2.0x	10x – 302.4x	29	37 x 27
Wide-field lenses
2 Dioptre	0.8x – 24x	500	600 x 350
3 Dioptre	1.15x – 32.6x	330	420 x 250
4 Dioptre	1.71x – 51.41x	245	293 x 171
5 Dioptre	2.12x – 65.5x	197	232 x 135
Micro objectives
5x	250x – 362x	21	2.1 x 1.3
10x	500x – 725x	22	1.0 x 0.65

With 360° Optical Viewer

Setting	Magnification range (24” monitor)	Working Distance (mm)	Max Field of View (mm)	Viewing Angle	Zoom ratio
360° Rotating View	19x – 105x	35.5	26 x 22	34°	5.3x
Direct View	28x – 151x	56.5	20 x 11	N/A	5.3x

2. Illumination

Illumination
Built in	8pt LED ring light for shadow-free illumination. Colour temperature 5500K.
Optional
White and UV quadrant ring light	For inspection of UV fluorescing subjects e.g. conformal coatings
Sub-stage illumination	For translucent subjects, perforated subjects etc.
Flexible illuminator	Twin flexible bar-lights to extend control of the effects reflections and shadows.
EPI illuminator	Through-the-lens episcopic illumination to simplify inspection of bores, pipes, tubes, slots, and holes.

3. Camera

Camera
Camera zoom	30x optical; 12x digital
Camera resolution	Full-HD 1080p, 1920 x 1080, 1/2.8″ CMOS
Frame rate	50fps & 60fps (switchable)
Focus	Auto focus and manual focus
Output	HDMI et USB 3.0
Saved file type	.png

4. Stand Options

Stand Options
Ergo stand	Small footprint, high stability for high magnification use. Optional sub-stage illumination. Floating stage can be fitted. Small monitor mount can be fitted.
Multi-axis stand	Precise and robust. Ideal for industrial application where maximum work space is required. Counter-balanced for quick, effortless, adjustability. Available with direct mounting to work surface or platform base (sub-stage base option is also available). Small monitor mount can be fitted.
Double boom stand	For stability and extended reach. Available with direct mounting to work surface or platform base.
Single-arm boom stand	High stability, large working distance range, heavy duty platform base.
Bench stand	Compact, low profile base with substage
Articulated arm stand	Extended reach and ultimate flexibility to allow precise positioning.

5. Software Options

On-board camera, lighting and zoom controls are standard. Also includes tools for: using overlays, grids, cursors, calibration & dimensioning. Focus Stacking is optionally available. When connected to a PC, there are several options:

Software Options
DimensionOne	Image capture, annotation, on-screen measurement.
DimensionTwo	Image capture, annotation, on-screen measurement, camera control.
VifoxEVO	Image capture, analysis, enhancement, annotation, on-screen measurement, camera control, reporting.
ViPlus	Image capture, annotation, on-screen measurement, camera control, reporting.

6. Power Supply

Standard power 100V-240V, 50/60Hz, available in all worldwide plug configurations.

7. Accessories

Accessories
Remote control console	For hand-held camera control; improves user confort and includes quick access to pre-sets.
Floating stage	For smooth and precise control. For use with Ergo stand and Bench stand only.
Filters	A range of filters are available to enhance details and contrast: including colour temperature and polarisers.
Ergo stand monitor mount	For mounting a 10” or 12” monitor directly to the stand. For in-line viewing, small footprint and easy adjustment.
Multi-axis stand monitor mount	For mounting a 10” or 12” monitor directly to the stand. For in-line viewing, small footprint, easily adjustable, and can move with the stand height adjustment.
Contrast Enhancing Base	To optimise lighting for a variety of transparent and translucent samples, enhancing the observed contrast. (Brochure PDF).
